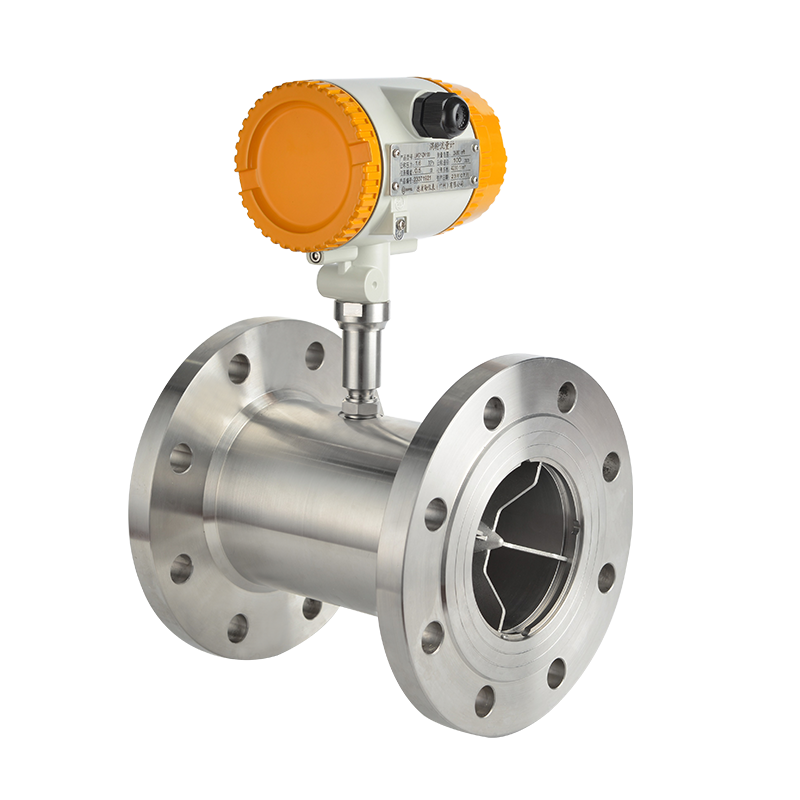

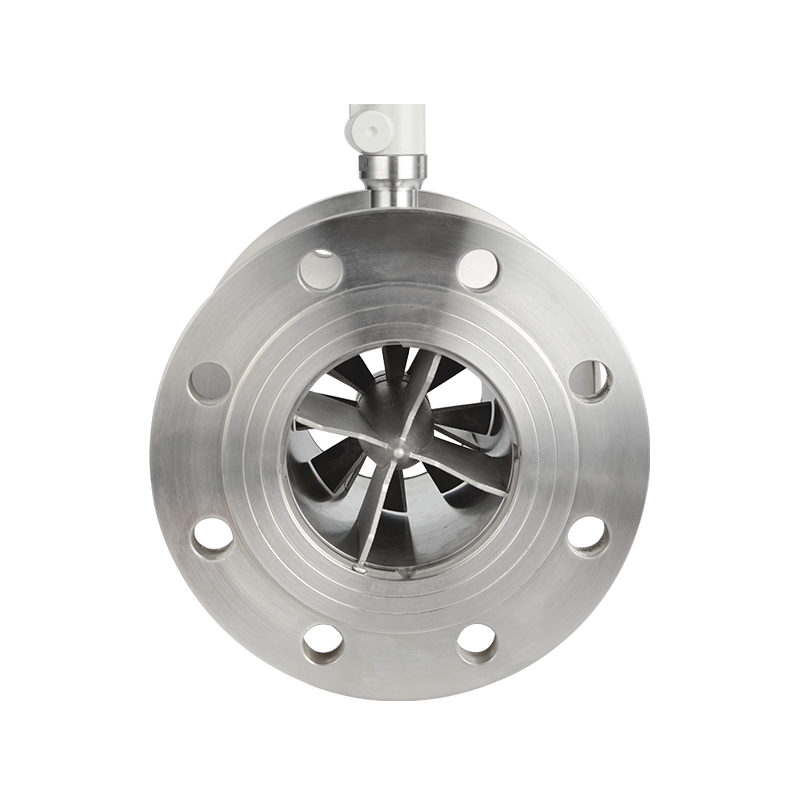

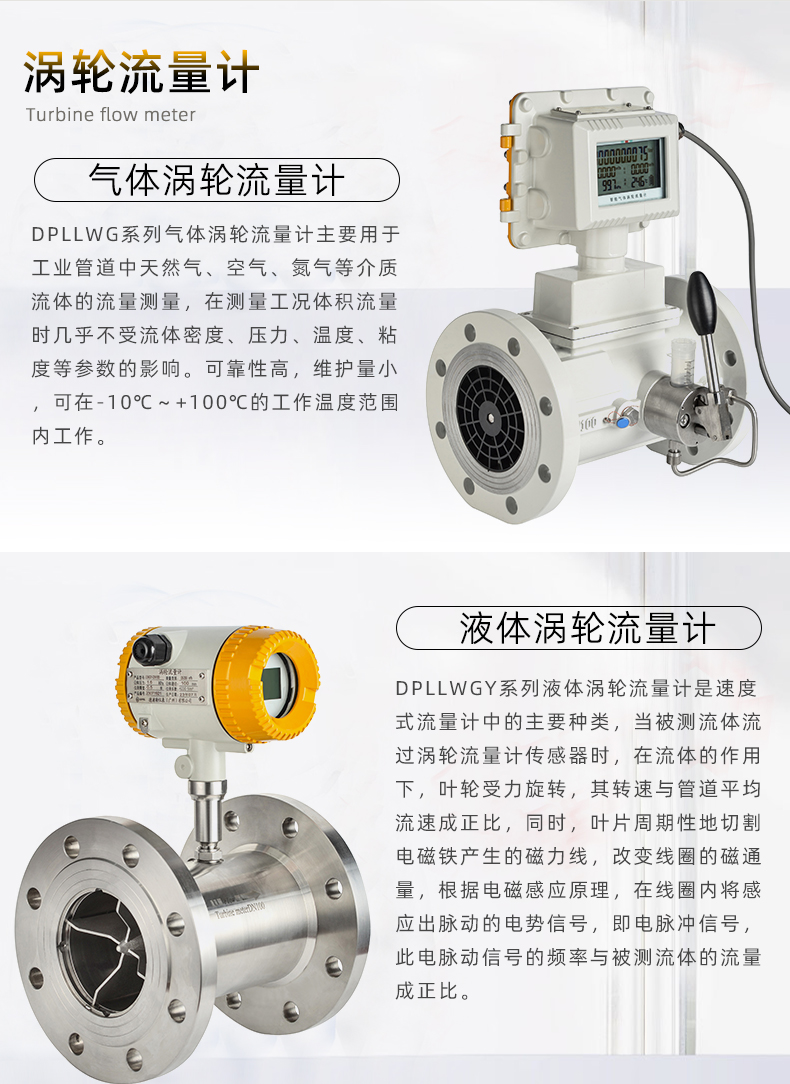

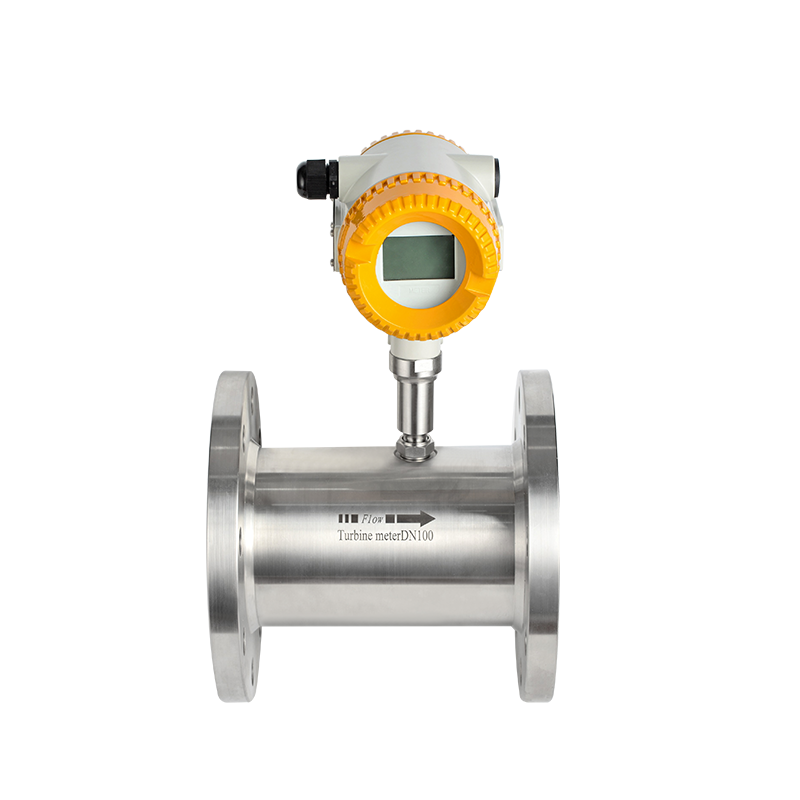

LWGY系列法蘭式液體渦輪流量計是速度式流量計中的主要種類，當被測流體流過渦輪流量計傳感器時，在流體的作用下，葉輪受力旋轉，其轉速與管道平均流速成正比，同時，葉片周期性地切割電磁鐵產生的磁力線，改變線圈的磁通量，根據電磁感應原理，在線圈內將感應出脈動的電勢信號，即電脈沖信號，此電脈動信號的頻率與被測流體的流量成正比。
高精確度，一般可達±1%R、±0.5%R，高精度型可達±0.2%R；
重復性好，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計；
具備儀表系數三點修正，智能補償儀表系數非線性，并可進行現場修正；
所有有效數據掉電后保持10年不丟；
范圍度寬，中大口徑可達1:20，小口徑為1:10；
結構緊湊輕巧，安裝維護方便，流通能力大；
適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表。
|

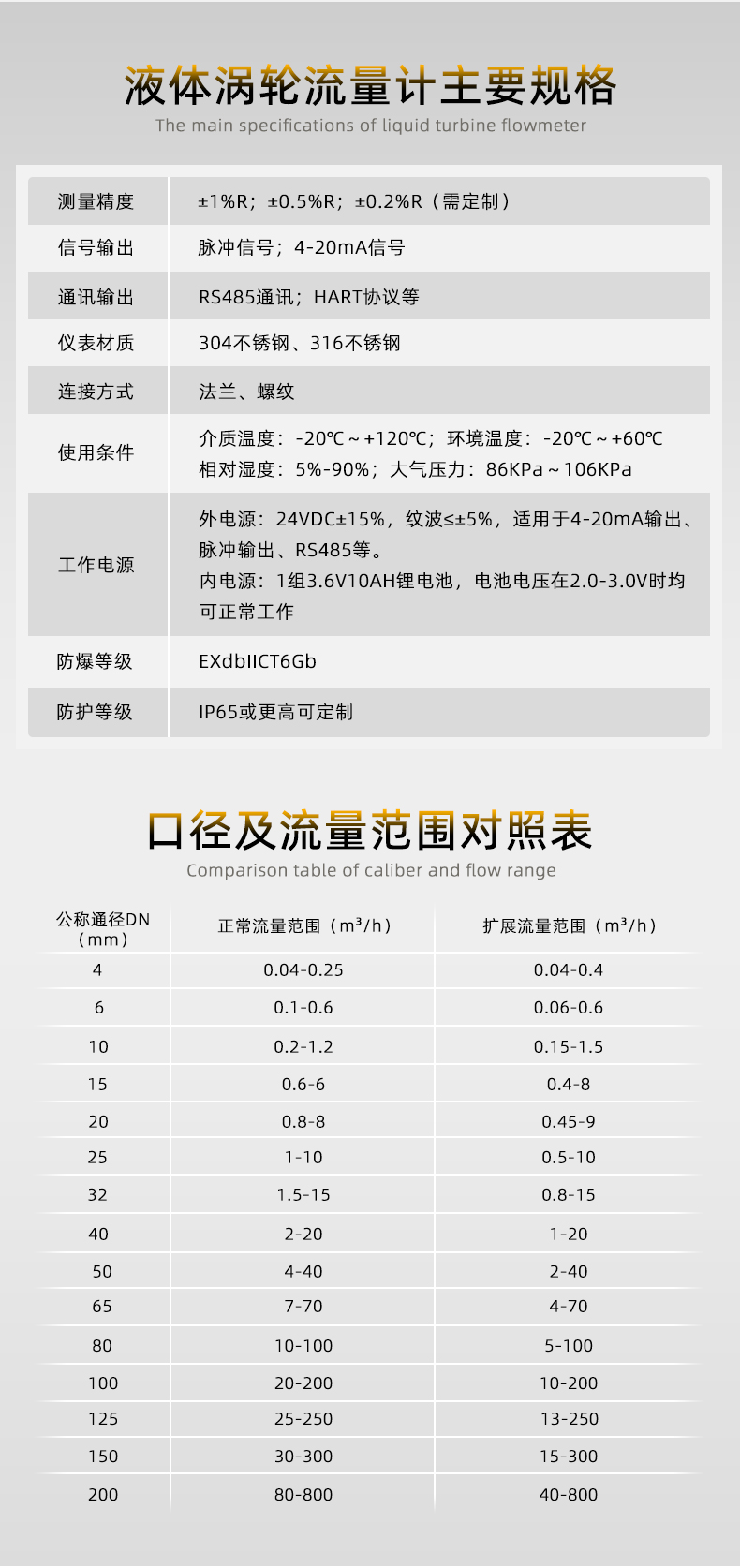

執行標準 |
渦輪流量傳感器（JB/T9246-1999） |
|
連接方式 |
法蘭 |
|
精度等級 |
±1%R；±0.5%R；±0.2%R（需定制） |
|
傳感器材質 |
304、316不銹鋼等 |
|
使用條件 |
介質溫度：-20℃～+120℃；環境溫度：-20℃～+60℃ |
|
相對濕度：5%-90%；大氣壓力：86KPa～106KPa |
|
|
信號輸出功能 |
脈沖信號；4-20mA信號 |
|
通訊輸出功能 |
RS485通訊；HART協議等 |
|
工作電源 |
外電源：24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 |
|
內電源：1組3.6V10AH鋰電池，電池電壓在2.0-3.0V時均可正常工作 |
|
|
信號線接口 |
基本型：豪斯曼接頭或自帶三芯線纜；防爆型、內螺紋M20*1.5 |
|
防爆等級 |
Exia II CT或Exd II BT6 |
|
防護等級 |
IP65或更高可定制 |
