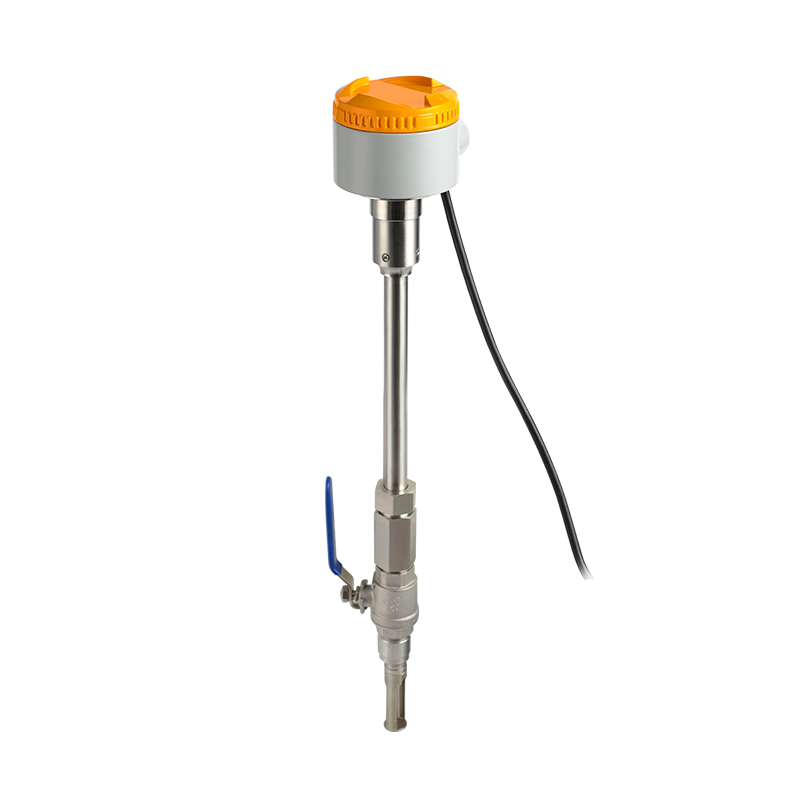

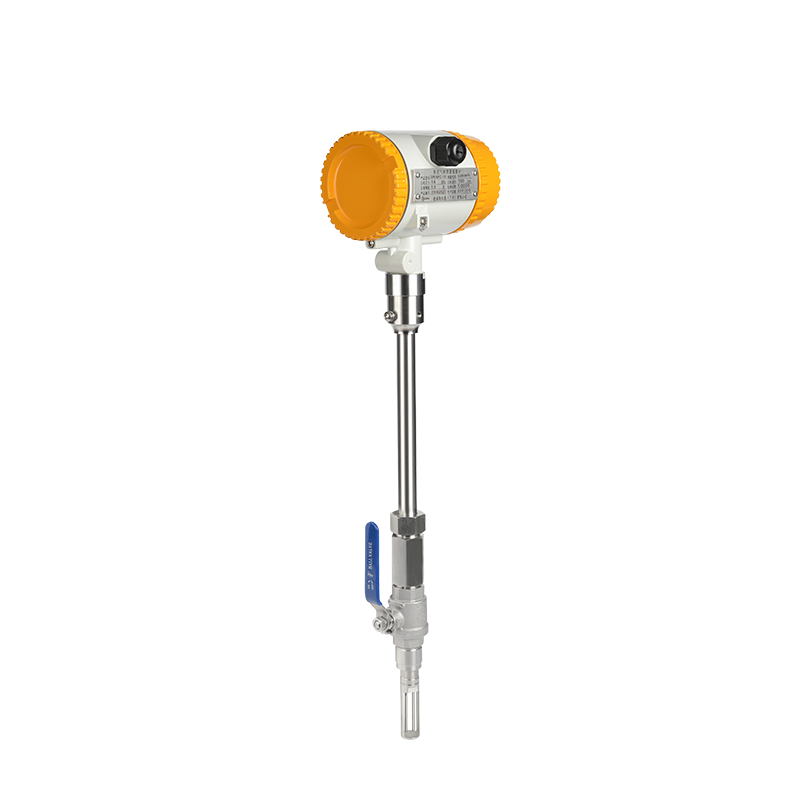

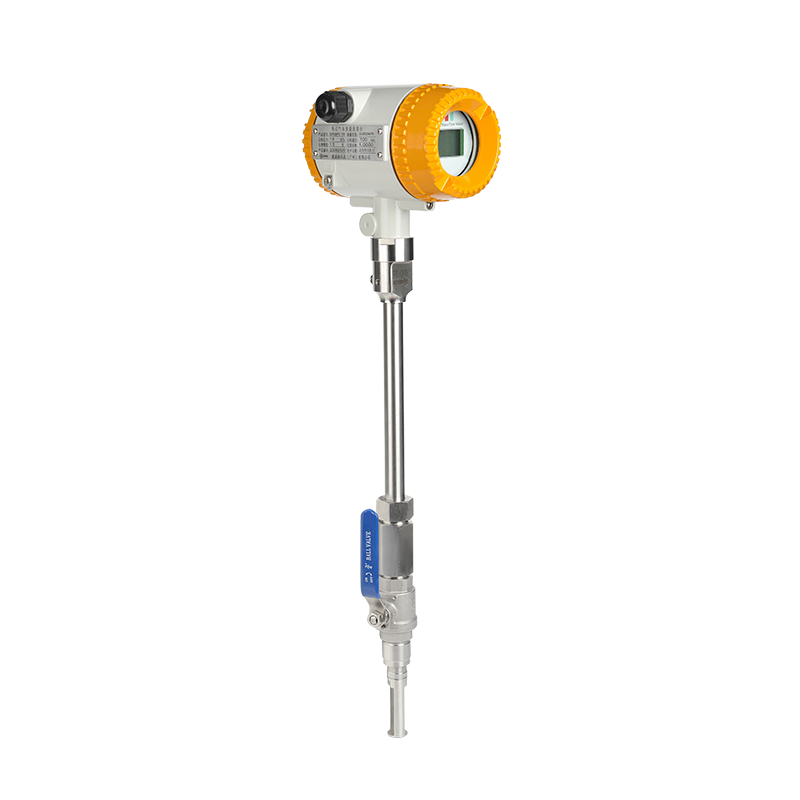

DPLTMF系列插入式熱式氣體質量流量計是利用熱擴散原理測量氣體流量的儀表。傳感器由兩個基準級熱電阻(RTD)組成。相對于DPLTMF系列管段式熱式氣體質量流量計，DPLTMF系列插入式熱式氣體質量流量計傳感器可在線安裝、在線維護。安裝過程是首先在管道外壁上焊接帶有外螺紋的底座，在底座上安裝1寸不銹鋼球閥，而后用專用工具將管道打直徑為22mm的孔，打孔完畢后卸下專用工具，最后將傳感器安裝在閥門上并將傳感器插入到管內中心(傳感器的插入位置出廠時已確定)。
插入式結構，球閥安裝，安裝拆卸方便，并可以帶壓安裝；
應用廣，用于測量多種管徑；
多至24點流量測量；
輸出模擬量的校正；
多點非線性曲線修正；
寬量程比100：1；
流量與溫度同時檢測，切換顯示；
大口徑小流量測量，可做泄露檢測；
采用專有技術“雙平衡結構”封裝傳感器；
專有高濕、高溫算法，介質溫度可達500℃；
直接質量流量檢測，無需溫度壓力補償。
|
結構形式 |
插入式 |
|
測量介質 |
各種氣體（乙炔氣除外） |
|
管徑范圍 |
DN32以上口徑 |
|
流速范圍 |
0.1～120Nm/s |
|
精度 |
±1～2.5% |
|
工作溫度 |
傳感器：-40℃～+220℃；轉換器：-20℃～+45℃ |
|
工作壓力 |
介質壓力≤2.5MPa |
|
供電電源 |
DC24V或AC220V≤18W |
|
響應速度 |
1s |
|
輸出信號 |
4-20mA（光電隔離，最大負載500Ω）；脈沖；RS-485（光電隔離）；HART協議 |
|
報警 |
1-2路繼電器常開觸點；10A/220V/AC；5A/30V/DC |
|
供貨類型 |

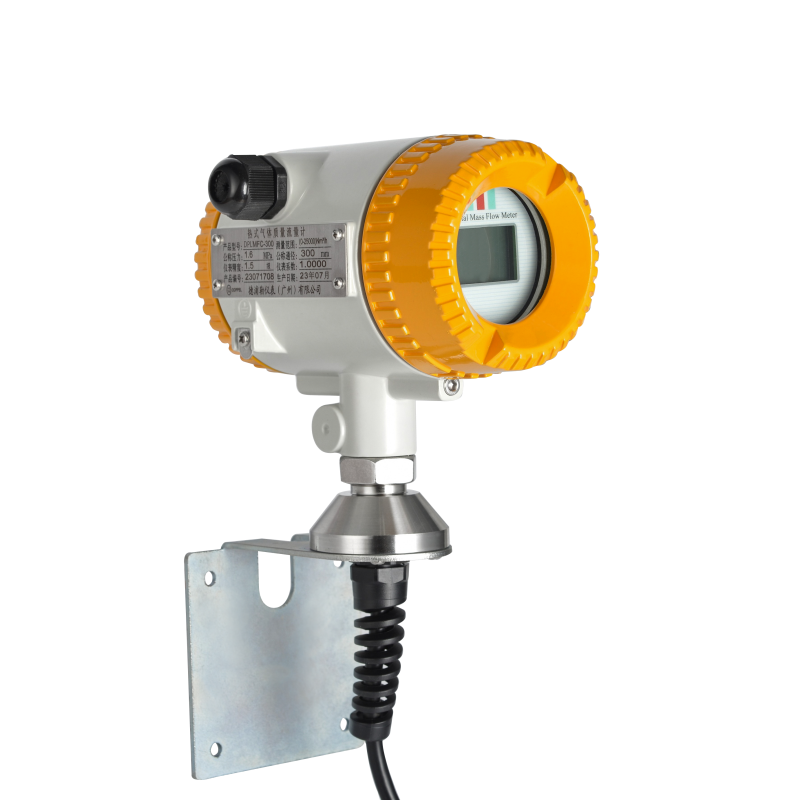

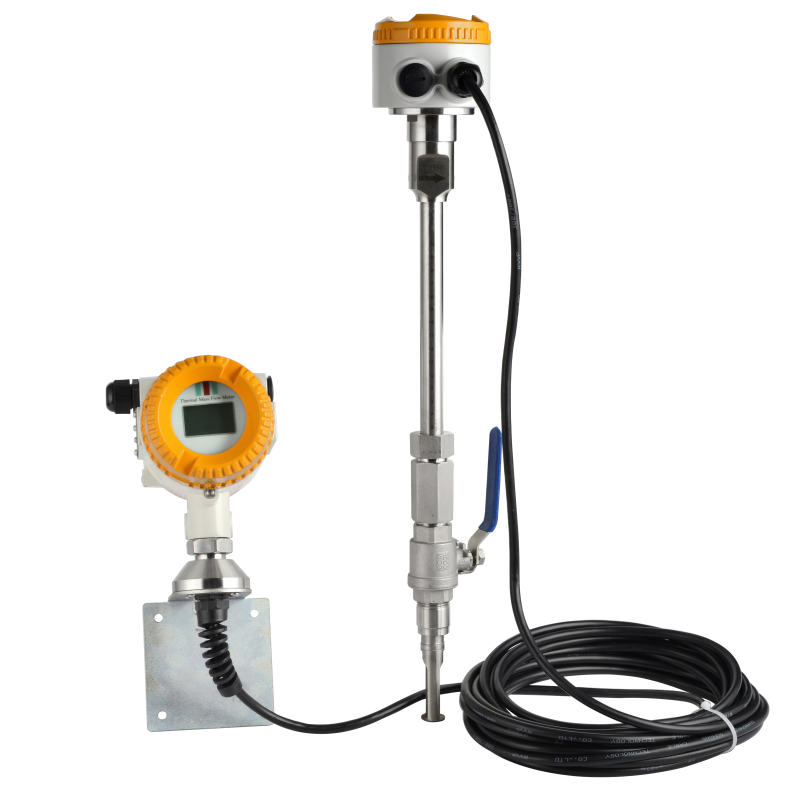

分體結構；一體化結構 |
|
管道材質 |
碳鋼；不銹鋼 |
|
現場顯示 |
四行漢字液晶顯示 |
|
顯示內容 |
質量流量；標況體積流量；累積流量；標準時間；累積運行時間；標準流速等 |
|
防護等級 |
IP65 |
|
傳感器材質 |
不銹鋼 |
