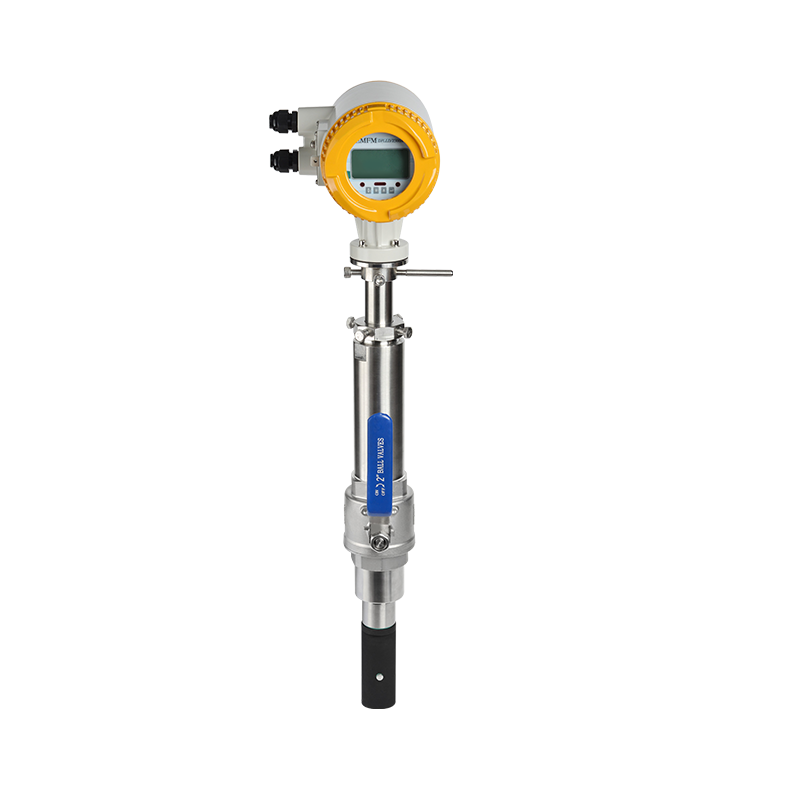

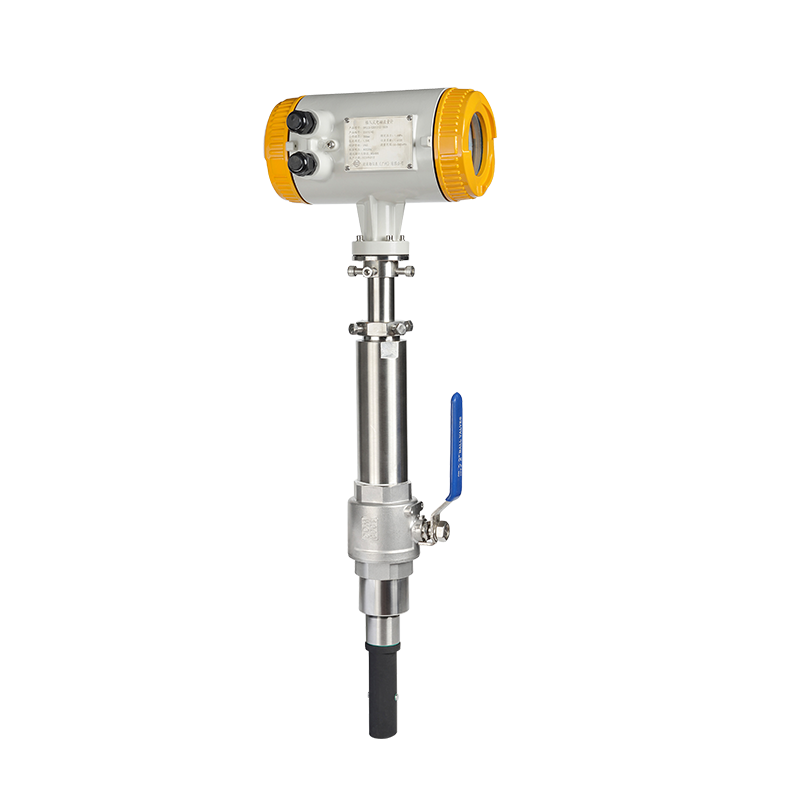

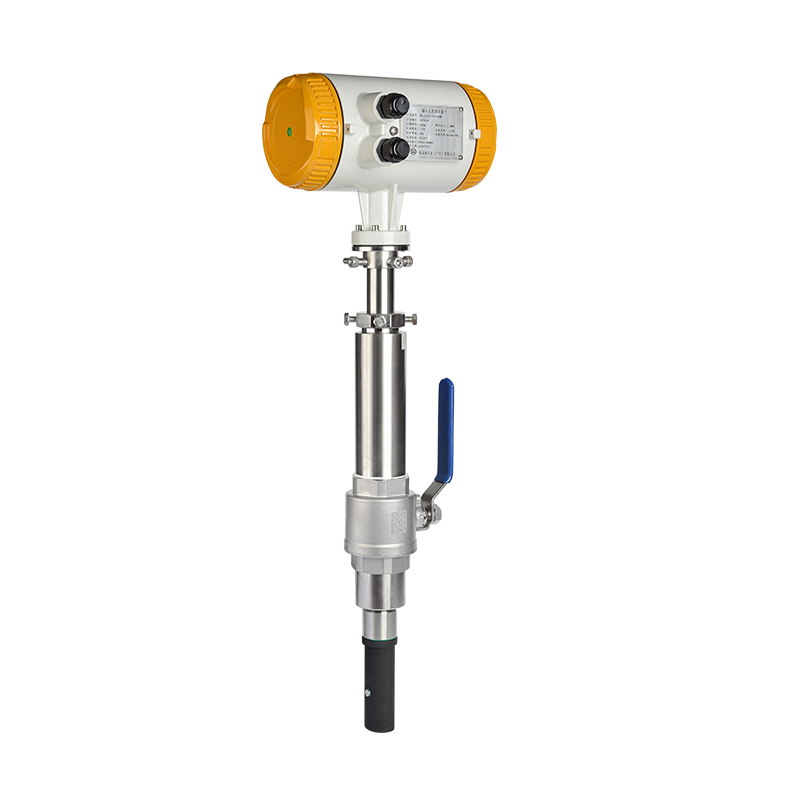

DPLLD型插入式電磁流量計的工作原理是基于法拉第電磁感應定律。在電磁流量計中，測量管內的導電介質相當于法拉第試驗中的導電金屬桿，上下兩端的兩個電磁線圈產生恒定磁場。當有導電介質流過時，則會產生感應電壓。管道內部的兩個電極測量產生的感應電壓。測量管道通過不導電的內襯（橡膠，特氟隆等）實現與流體和測量電極的電磁隔離。
電磁流量計傳感器結構簡單，測量管內沒有可動部件，無任何阻礙流體流動的節流部件；
可測量臟污介質、腐蝕性介質及懸濁性液固兩相流的流量；
測量過程中，它不受被測介質的溫度、粘度、密度以電導率(在一定范圍)的影響；
電磁流量計的輸出只與被測介質的平均流速成正比，而與對稱分布下的流動狀態(層流或湍流)無關；
電磁流量計無機械慣性，反應靈敏，可以測量瞬時脈動流量，也可測量正反兩個方向的流量；
工業用電磁流量計的口徑選擇范圍寬。
|
公稱通徑 |
DN100——DN3000mm |
||
|
精度 |
示值的±1.0% |
||
|
襯里材料 |
聚四氟乙烯；PFA；F46；氯丁橡膠；聚氨酯橡膠；高溫橡膠 |
||
|
電極材料 |
SUS316；哈氏合金B(yǎng)/C |
||
|
電極形式 |
標準型 |
||
|
連接方式 |
插入式連接 |
||
|
工作條件 |
一體型 |
-20℃～+60℃ |
|
|
分體型 |
氯丁橡膠襯里；聚氨酯襯里 |
-20℃～+60℃ |
|
|
-20℃~+120℃；-20℃~+180℃ |
-10℃～+160℃ |
||
|
公稱壓力 |
1.6MPa |
||
|
環境溫度 |
-25℃～+60℃ |
||
|
環境濕度 |
5～100%RH（相對濕度） |
||
|
介質導電率 |
≥20μs/cm |
||
|
測量范圍 |
1500：1 流速設定<15m/s |
||
|
結構形式 |
一體型；分體型 |
||
|
防護等級 |
IP65；IP68可選 |
||
|
防爆標志 |
ExdIICT 4 |
||
|
產品標準 |
JB/T9248-2015電磁流量計 |
||
