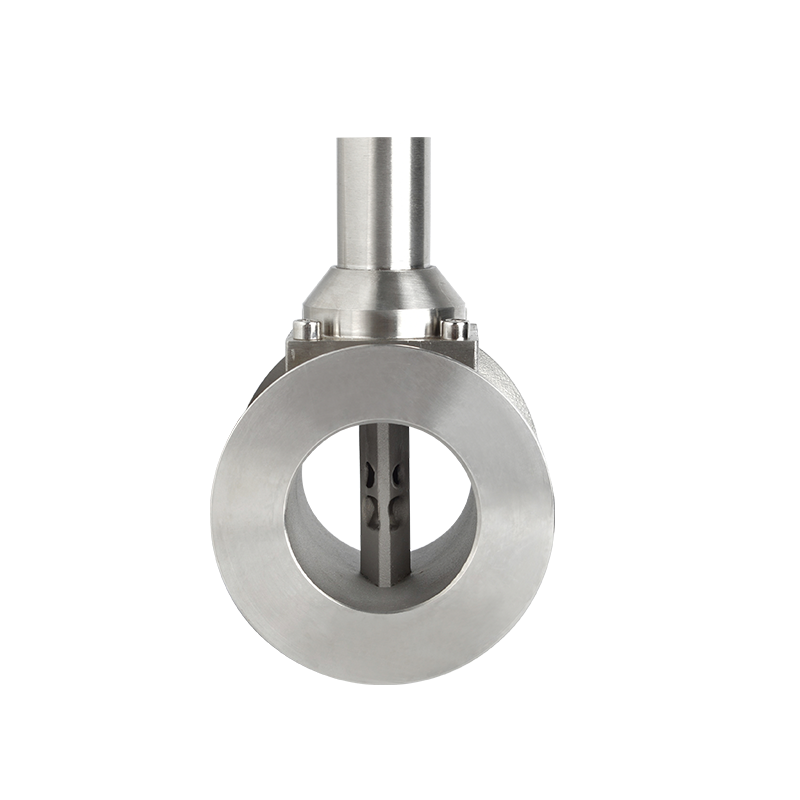

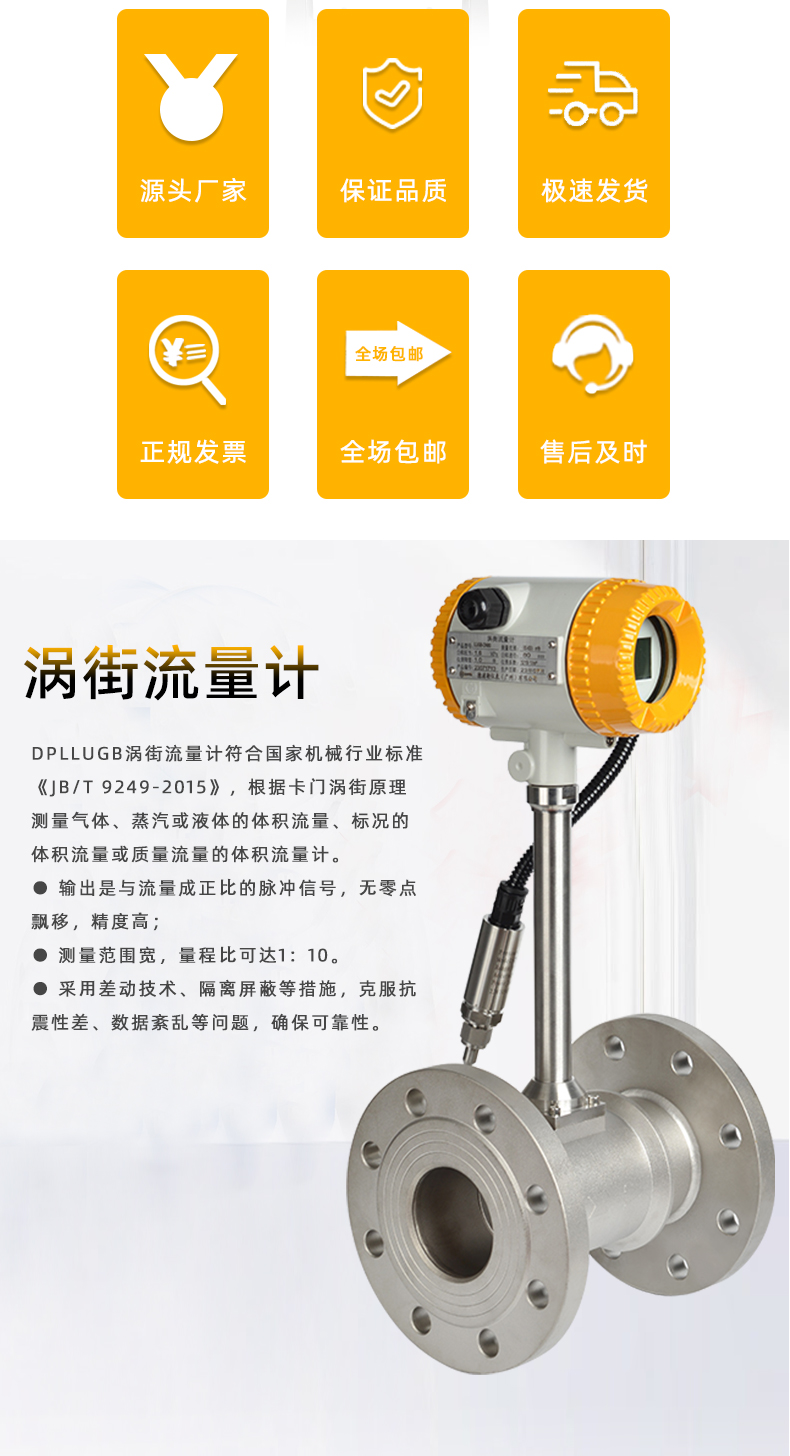

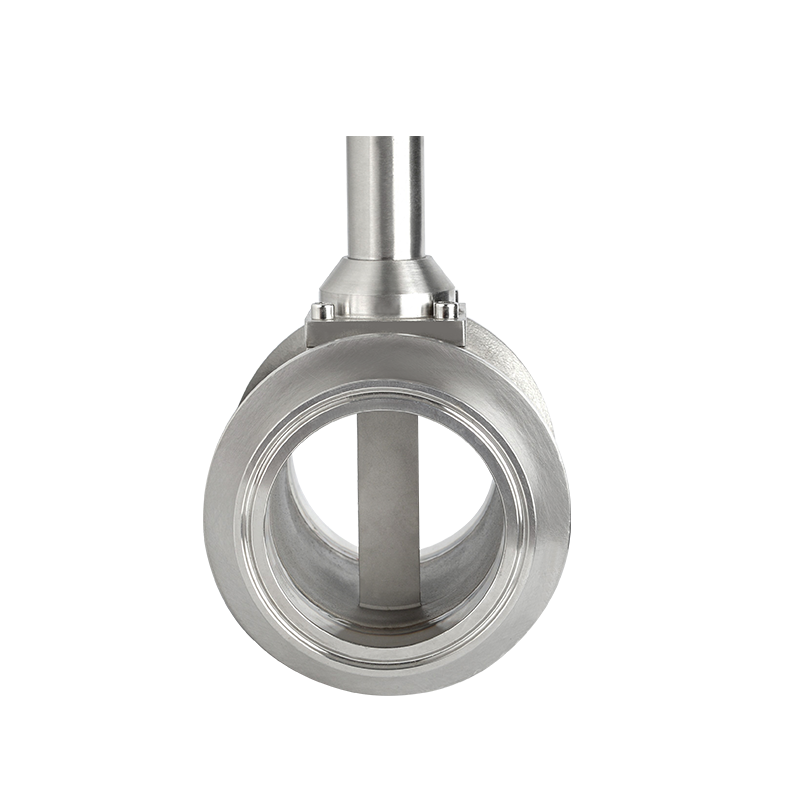

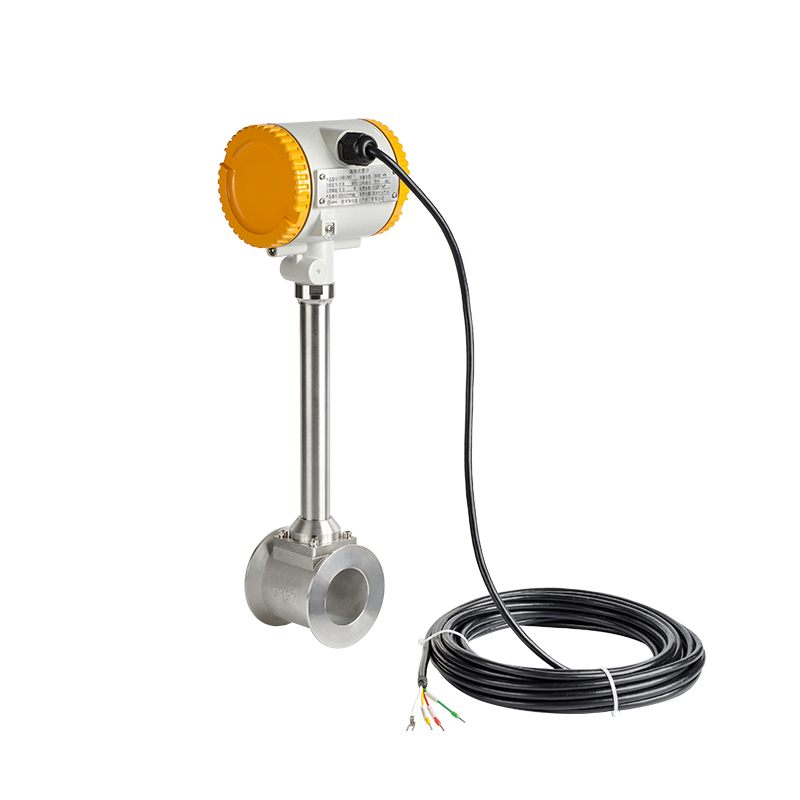

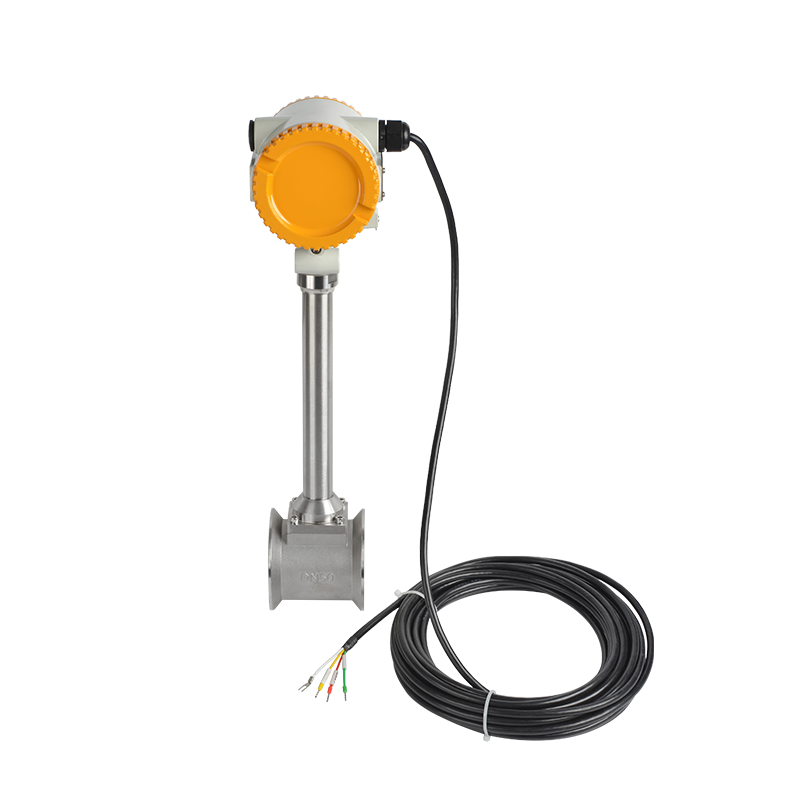

LUGB系列法蘭夾裝式渦街流量計是一種常用的結構形式，其表體自身不帶連接法蘭，在與管道連接時，將流量計夾裝于兩片專用法蘭之間，再用螺栓緊固即可。其特點是體積小，結構簡單緊湊。同時提供專用法蘭和緊固螺栓，故安裝費用低，安裝也非常方便。
安裝簡便，維護十分方便；
結構簡單牢固，無可動部件，長期運行十分可靠；
量程范圍寬，量程比可達1：15；
壓力損失小，運行費用低，更具節能意義；
應用范圍廣，液體、氣體、蒸汽均可測量；
檢定周期長，一般為兩年；
在一定雷諾數范圍內，輸出信號不受被測介質物理性質和組分變化的影響，儀表系數僅與旋渦發生體的形狀和尺寸有關，調換配件后一般無須重新標定儀表系數；

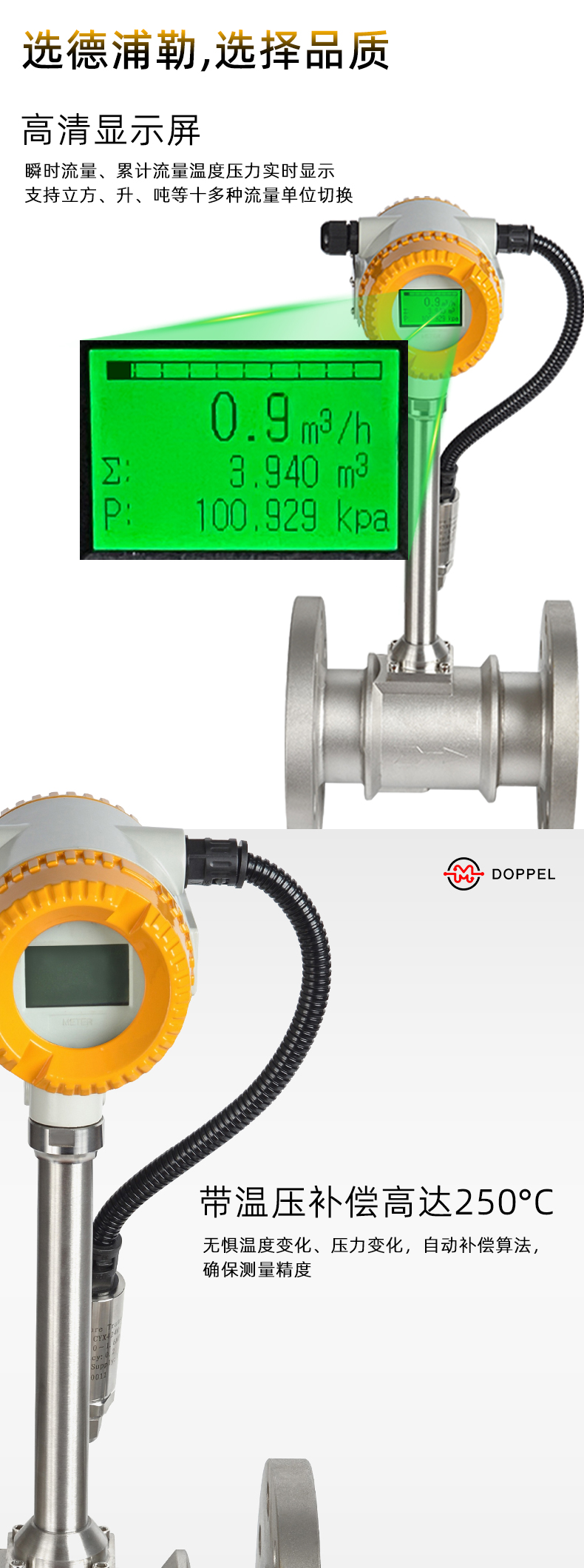

可現場顯示，也可遠距離傳輸，還可與計算機控制系統聯網；
檢測探頭不直接接觸被測介質，性能更穩定。
|

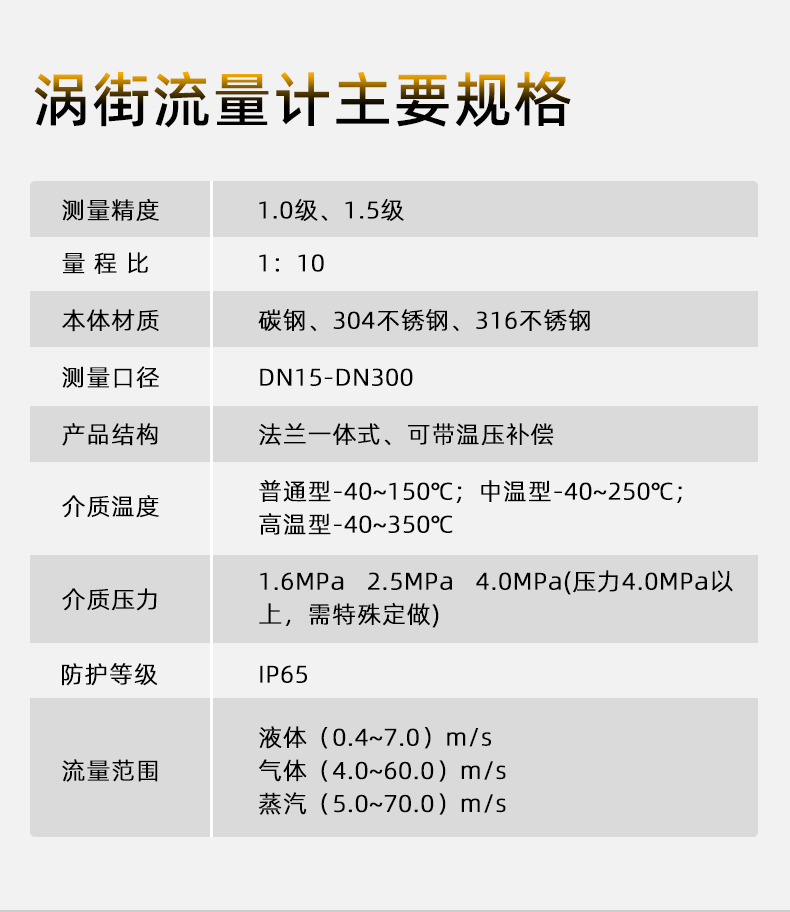

測量介質 |
蒸汽；壓縮空氣；液體（單相介質） |
||
|
介質溫度 |
-40℃～+350℃ |
||
|
介質壓力 |
1.6MPa；2.5MPa；4.0MPa |
||
|
量程比 |
1：8～1：30（參比標況下空氣）；1：8～1：40（參比常溫水） |
||
|

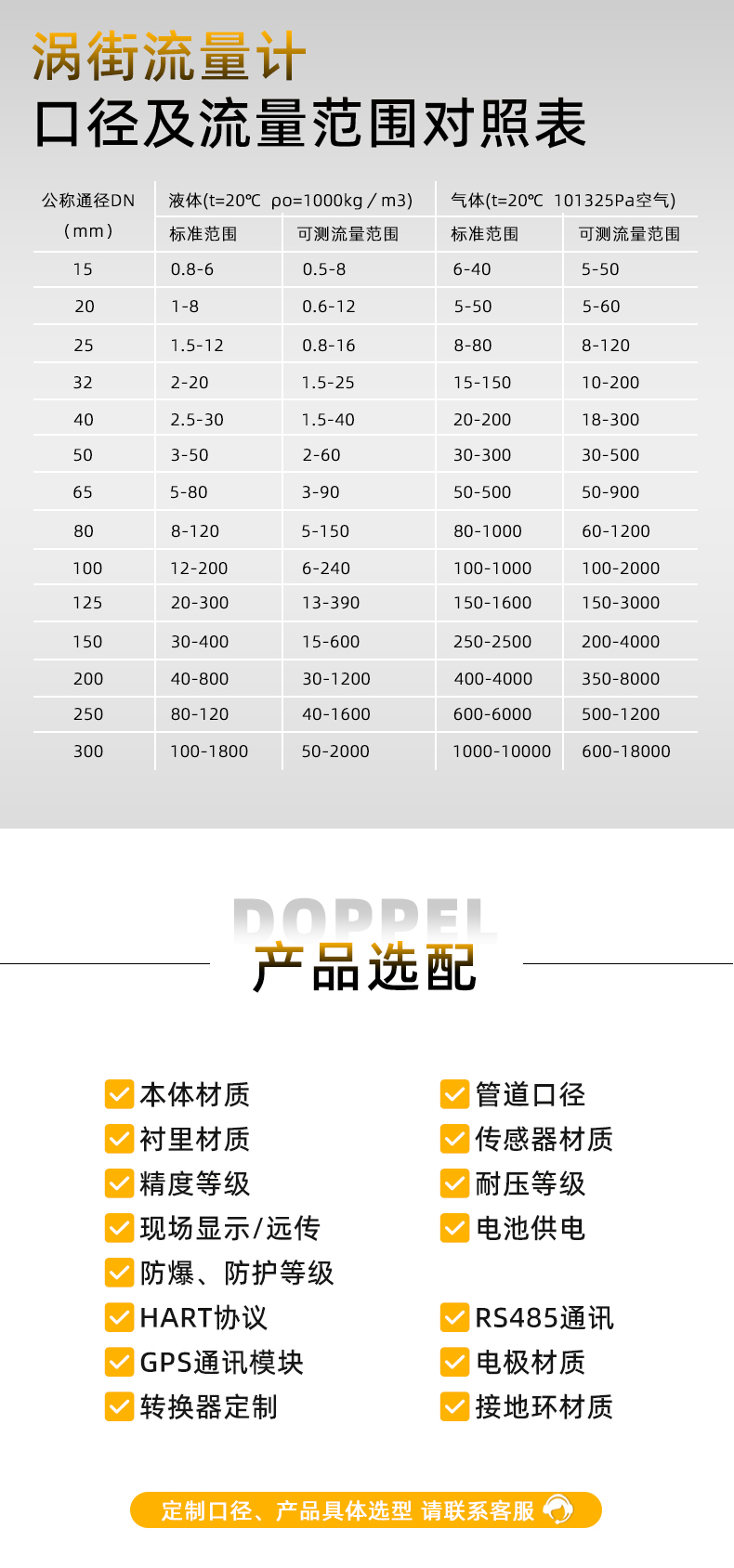

測量范圍 |
液體0.4～0.7m/s；氣體4.0～60m/s；蒸汽5.0～70m/s |
||
|
規格 |
DN25～DN300mm |
||
|
材質 |
304、316L多種材質 |
||
|
雷諾數 |
正常2*104～7*106 |
||
|
阻力系數 |
Cd≤2.6 |
||
|
振動加速度 |
LUGB型≤0.2g |
||
|
防護等級 |
IP65 |
||
|
防爆等級 |
Ex(ia)ⅡCT6 | ||
|
精度 |
1.0級；1.5級 |
||
|
環境條件 |
環境溫度 |
-40℃～+55℃（非防爆場所）；-20℃～+55℃（防爆場所） |
|
|
相對濕度 |
≤85% |
||
|
大氣壓力 |
86～106KPa |
||
|
供電電源 |
非防爆型 |
脈沖型 |
+12VDC、20mA |
|
電流型 |
+24VDC、20mA |
||
|
輸出信號 |
頻率脈沖信號2～3000Hz；低電平≤1V、高電平≥6V |
||
|
二線制4-20mA信號（隔離輸出） 、負載≤500Ω |
|||
