設備選型 | 如何選擇一款適合的渦街流量計
2023-8-112158
渦街流量計是根據卡門渦街原理生產的流量計。主要用于工業管道介質流體的流量測量，如氣體、液體、蒸汽等多種介質。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。
渦街流量計無可動機械零件，因此可靠性高，維護量小，儀表性能長期穩定。在選擇渦街流量計時，需要考慮多個因素，包括工況條件、流體性質、精度要求等。

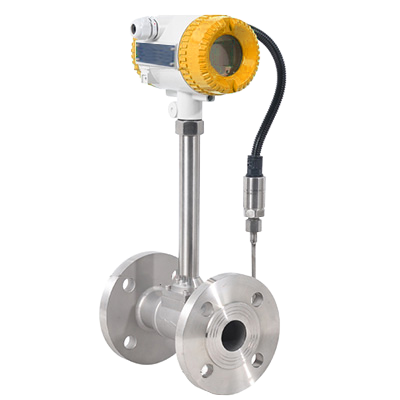

法蘭連接渦街流量計
那么渦街流量計具體該怎么選型呢？以下幾點選型方法，希望可以幫到大家：
一、被測介質
渦街流量計對于氣體、液體、蒸汽等介質普遍適用，但以下介質不適合使用渦街流量計測量：
①含有固體顆?；驊腋∥镙^多的流體；
②工況狀態運動粘度過大的介質，如一些高粘度油類（如重油）。
另外，對于被測介質的名稱，若介質為蒸汽時，需要注明是飽和蒸汽還是過熱蒸汽。
二、流量范圍
①應將常用流量控制在渦街可測范圍的中上部：
由于渦街下限流量的測量容易受管道振動的影響，應盡量避開低下限的測量。
②流量范圍超出渦街流量計可測范圍時，可采取縮徑或擴徑的方式，但應注意：
◆ 儀表縮擴徑不宜過大，縮徑后流速提高，增加了阻力和背壓，擴徑則容易出現空穴現象；
◆ 在直管段允許的情況下，應選擇“變徑頭+直管段”，以保證流體的穩定測量；
◆ 流量范圍的選擇還應考慮雷諾數是否在正常范圍內。
③渦街流量計不適宜測量脈動流：
管路系統中如有羅茨式鼓風機、往復式水泵等動力機械設備時，會產生較強脈動，如脈動頻率處在渦街頻率帶內將產生測量誤差，脈動嚴重時甚至不能形成卡門渦街。
三、管道口徑
渦街流量計按照安裝方式的不同，可以分管道式和插入式安裝。對于管道式來說，管道口徑和大多數其他流量計一樣，最小的是DN15，最大的話，則是可以到達DN300。
如果需要更大的口徑的話，可以選擇插入式安裝，常規口徑范圍最大可以到達DN2000，DN2000以上口徑則按照協議供貨。
四、測量精度
渦街流量計的精度也有好幾個等級，而且是按照測量介質來分的。管道式的渦街流量計，如果是測液體的話，測量精度可以達到1.0級，測氣體的話，精度可以達到1.5級。如果是插入式的渦街流量計，精度可以達到1.5級和2.5級。
五、介質溫度
通常來說，分為三個范圍：常溫，中溫和高溫。溫度范圍分別是-40～100℃(常溫)、100～250℃(中溫)、100～320℃(高溫)。如果現場介質溫度更高的話，比如說一些過熱蒸汽，可以用孔板流量計來測量。
六、公稱壓力
主要是按照安裝方式來分，市場上主要需求如下幾類，例如法蘭卡裝型(2.5MPa)、法蘭連接型(1.0/1.6/2.5MPa)，插入式安裝型(1.6MPa/2.5MPa/4.0MPa)。
七、供電電源
按照目前市場上需求，主要有+12VDC(三線制脈沖輸出)、+24VDC(三線制脈沖輸出型及二線制電流輸出型)3.6V鋰電池、雙供電。
八、輸出信號
按照目前市場上需求，主要有電壓頻率脈沖輸出、兩線制4-20mA輸出和HART輸出。另外，有些場合可能需要數字量輸出，我們也能提供modbus的RS485通訊。
九、安裝環境
依據渦街流量計的用途選取渦街信號輸出方式，主要有以下幾種：
①當被測介質為可壓縮性流體,且現場介質溫度、壓力變化較大時，建議采用帶脈沖信號遠傳的渦街傳感器并配帶溫壓補償?shù)牧髁糠e算儀、壓力變送器、溫度變送器；
②流量計安裝在環境較好的室內又無需信號遠傳，只需在現場讀取流量值，且流量計安裝位置便于操作及數據的讀取，建議用戶選數字型渦街流量計；
③當流量計的安裝環境較差，或安裝位置不便于現場讀取流量值，或集中管理的情況下，建議采用輸出脈沖信號的傳感器并配流量積算儀，或帶4~20mA標準電流輸出的渦街變送器；
④當需現場觀測流量同時又要遠傳信號的情況下，建議選用數字型同時帶4~20mA輸出的渦街變送器；
⑤當無需現場讀取，只遠傳輸出標準信號的情況下，建議選用帶4~20mA標準電流輸出的渦街變送器。
十、防護等級
渦街常用的IP防護等級有IP65、IP67、IP68等。
(1)IP65代表防止灰塵侵入及阻止噴水的防護；
(2)IP67代表防止灰塵侵入及短暫淹沒的防護；
(3)IP68代表防止灰塵侵入及持續淹沒的防護。
一般情況下，應根據渦街的安裝位置選擇合適的IP防護等級：
(1)安裝在室內，選用IP65即可；
(2)安裝在室外地面以上的位置，選用IP65以上的防護等級；
(3)安裝在室外地面以下的溝渠中，選用IP68及分離型放大器，防止下雨后雨水浸泡，損壞放大器；
一些易燃易爆場合應選用防爆型渦街流量計。
關于溫壓補償
渦街流量計是否需要溫壓補償，要看實際需要，如果工況偏差不大或要求不高，就不必進行溫壓補償。如果需要精確計量，就需要進行補償。補償一般采用現場安裝壓力、溫度傳感器，將壓力、溫度、流量數據上傳至PLC進行計算得到標況流量。
1.測量氣體時，需要溫度壓力同時補償。氣體一般都以標準狀況體積流量結算，因?yàn)闅怏w的體積流量溫度或壓力變化時，流量都會改變；
2.測量過熱蒸汽時，需要溫度壓力同時補償。蒸汽一般都以質量流量結算，因?yàn)闇囟然驂毫τ腥魏我粋€(gè)發生變化，蒸汽的密度會發生改變，質量流量也隨之改變；
3.測量飽和蒸汽時，需要單溫度補償或單壓力補償。飽和蒸汽的密度與溫度或壓力有一個固定的對應關系（飽和蒸汽密度表），知道其中的任何一個，都可以確定飽和蒸汽的密度。
